Что представляют собой концевые твердосплавные фрезы и где они применяются

Концевые твердосплавные фрезы являются незаменимыми режущими инструментами для обработки металлов и других материалов. Концевые твердосплавные фрезы изготавливаются из карбида вольфрама, что придаёт им высокую износостойкость и термоустойчивость. Концевые твердосплавные фрезы широко применяются в машиностроении, авиационной, медицинской и энергетической промышленности. Использование охлаждения и специальных покрытий значительно увеличивает срок службы концевых твердосплавных фрез и улучшает качество обработки. Благодаря этим преимуществам специалисты выбирают концевые твердосплавные фрезы для точной и быстрой обработки сложных деталей.

Основные Выводы

• Концевые твердосплавные фрезы изготавливают из карбида вольфрама с добавлением кобальта, что обеспечивает высокую износостойкость и точность обработки.
• Правильный выбор формы, количества зубьев и покрытия фрезы помогает повысить производительность и продлить срок службы инструмента.
• Использование охлаждения и соблюдение рекомендуемых режимов резания значительно уменьшают износ и улучшают качество обработки деталей.
• Концевые твердосплавные фрезы применяют в машиностроении, авиации, медицине и других отраслях для точной и быстрой обработки сложных деталей.
• Регулярный контроль геометрии и правильная установка инструмента в станке помогают сохранить точность и снизить количество брака.

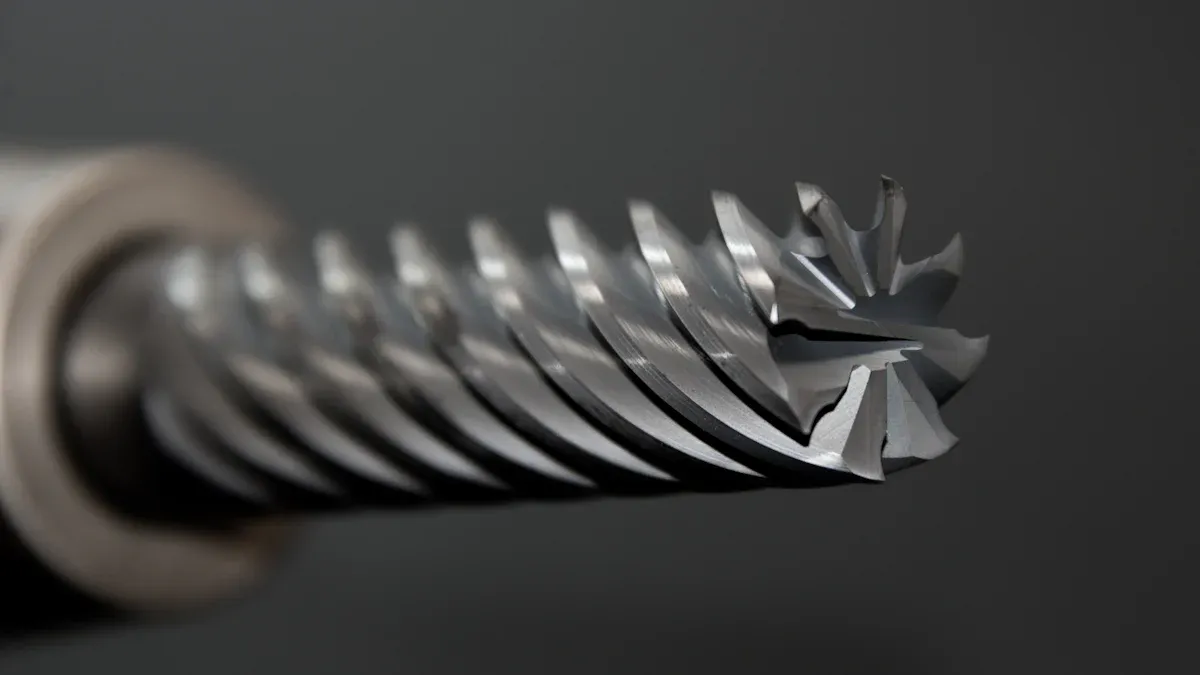

Конструкция концевых твердосплавных фрез

Основные элементы

Каждая фреза состоит из нескольких важных частей. Режущая часть отвечает за снятие материала с заготовки. Она имеет острые кромки, которые делают точные и чистые разрезы. Хвостовик служит для крепления инструмента в патроне станка. Его форма и размер должны соответствовать стандартам, чтобы фреза надёжно фиксировалась и не смещалась во время работы. Стружколомающие канавки помогают удалять стружку из зоны резания. Они предотвращают засорение и перегрев инструмента.

Современные концевые твердосплавные фрезы имеют оптимизированную геометрию режущей кромки. Это позволяет повысить производительность и качество обработки. Количество зубьев и их расположение зависят от типа работ: для черновых операций используют крупнозубые фрезы, для чистовых — мелкозубые. Стандарты ГОСТ регламентируют размеры, допуски и другие параметры инструмента. Это обеспечивает совместимость и безопасность при использовании.

Таблица ниже показывает основные элементы конструкции и соответствующие стандарты:

Материалы и покрытия

Для изготовления концевых твердосплавных фрез используют твёрдый сплав — карбид вольфрама с добавлением кобальта. Такой материал отличается высокой твёрдостью и устойчивостью к износу. Он сохраняет форму даже при больших нагрузках и высоких температурах. Это важно для точной и быстрой обработки деталей.

Производители часто наносят специальные покрытия на рабочую часть инструмента. Например, алмазное покрытие увеличивает срок службы фрезы и защищает её от перегрева. Также применяют покрытия из нитрида титана или алюминия. Они делают инструмент более универсальным и экономичным. Современные покрытия соответствуют международным стандартам качества и повышают эффективность работы.

Преимущества

Износостойкость

Концевые твердосплавные фрезы выделяются высокой износостойкостью. Такой инструмент сохраняет режущие свойства даже при длительной работе. Карбид вольфрама с кобальтом обеспечивает прочность и устойчивость к разным видам износа: абразивному, адгезионному, диффузионному, окислительному и механическому. Производители часто используют нанопокрытия, например AlTiN/Si₃N₄, чтобы увеличить срок службы инструмента. В испытаниях фреза диаметром 6 мм с таким покрытием выдержала путь резания 1100 метров до появления износа 0,3 мм, что значительно превышает показатели инструмента без покрытия.

Совет: Для повышения стойкости инструмента специалисты рекомендуют выбирать оптимальные режимы резания и использовать современные покрытия.

Износ инструмента зависит от скорости резания. Если увеличить скорость на 10%, стойкость фрезы может снизиться на 25–60%. Поэтому важно соблюдать рекомендации по режимам работы. Многозаходные и комбинированные фрезы позволяют повысить производительность и снизить время переналадки, что также уменьшает общий износ.

• Максимальная глубина фрезерования для монолитных твердосплавных фрез с высокой скоростью подачи не превышает 4 диаметра фрезы.
• Использование чистовых фрез со стружколомом увеличивает скорость подачи на 50% по сравнению с обычными чистовыми фрезами.

Точность и долговечность

Твердосплавные фрезы обеспечивают высокую точность обработки. Производители строго контролируют размеры и допуски, например, по стандартам g6 и g7 для хвостовиков. Это гарантирует точную центрировку инструмента и предотвращает преждевременный износ. Визуальный контроль поверхности помогает выявить дефекты и заусенцы, а балансировка инструмента снижает вибрации и продлевает срок службы.

• Проверка точности повторения профиля при замене режущих пластин поддерживает стабильную геометрию инструмента.
• Соблюдение норм DIN EN 847-1 и DIN EN 847-2 регулирует параметры инструмента, включая минимальную длину зажима и допустимую эксцентричность.

Исследователи используют специальные методы для оценки долговечности, например, полный факторный эксперимент и построение регрессионных моделей. Такой подход помогает подобрать оптимальные режимы работы, чтобы инструмент служил дольше и обеспечивал высокое качество обработки.

Примечание: Твердосплавные фрезы сохраняют точность и форму даже при интенсивной эксплуатации, что делает их незаменимыми для сложных и ответственных операций.

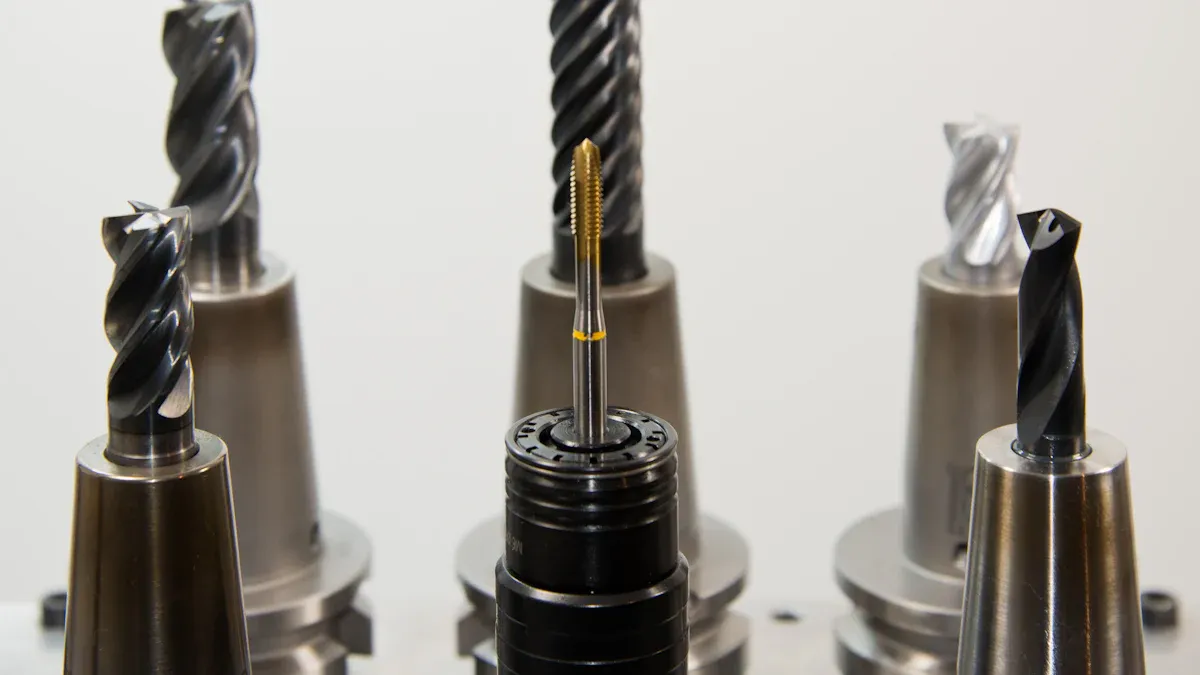

Виды концевых твердосплавных фрез

По форме и геометрии

Производители выпускают концевые твердосплавные фрезы с разной формой и геометрией. Каждый тип подходит для определённых задач. Форма режущей части влияет на качество обработки и вид получаемой поверхности. Например, торцевые фрезы применяют для плоских поверхностей, а сферические — для 3D-контуров. Существуют также шпоночные, Т-образные, радиусные и угловые варианты.

Количество зубьев и заходов определяет скорость и чистоту резания. Фрезы бывают с 2, 3, 4 и даже 7 зубьями. Размеры хвостовиков варьируются от 3 до 32 мм для цилиндрических моделей и до 100 мм для удлинённых. Различают цилиндрические, конические и специальные хвостовики для ЧПУ.

Таблица ниже показывает основные варианты форм и размеров:

По назначению

Каждый вид концевых твердосплавных фрез решает свою задачу. Черновые фрезы быстро снимают большой слой материала. Чистовые модели обеспечивают гладкую поверхность. Копировальные фрезы используют для сложных контуров и 3D-обработки. Т-образные и шпоночные варианты подходят для создания пазов и канавок.

Фрезы для алюминия имеют особую геометрию и меньшее количество зубьев. Для закалённых сталей выбирают инструменты с твёрдым покрытием. В промышленности часто применяют универсальные фрезы, которые подходят для разных материалов и операций.

Специалисты советуют подбирать тип фрезы в зависимости от материала детали и требуемого качества поверхности. Такой подход помогает повысить производительность и снизить износ инструмента.

Применение

Операции

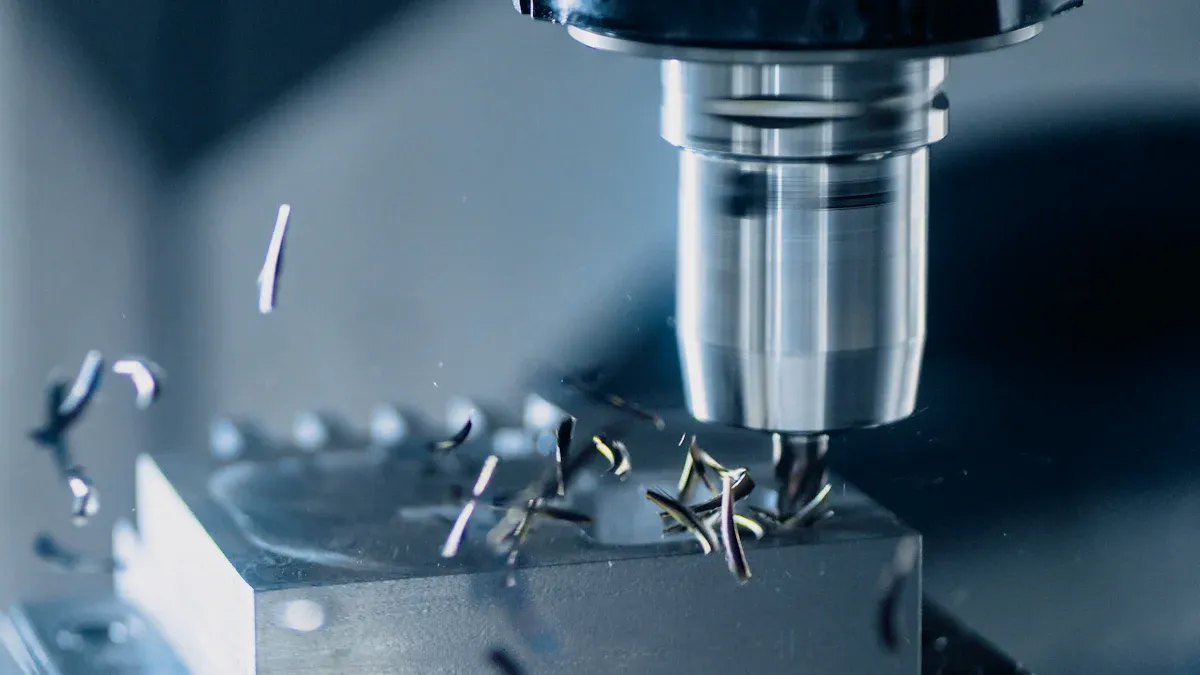

Инженеры используют концевые твердосплавные фрезы для разных видов обработки. Каждый тип операции требует свой инструмент и подход. Профильное фрезерование помогает создавать сложные контуры и формы. Для этого специалисты выбирают фрезы с неравномерным шагом зубьев. Торцовое фрезерование позволяет быстро обрабатывать большие плоские поверхности. Здесь применяют торцово-цилиндрические фрезы. Копировальное фрезерование используют для 3D-обработки и повторения сложных профилей. В таких случаях мастера берут центрорежущие или нецентрорежущие фрезы. Врезание и создание пазов выполняют с помощью фрез с плоским торцом, сферических и Т-образных моделей.

Современные производители часто заменяют цельные фрезы на вставные режущие инструменты. Это помогает экономить время и снижать расходы на замену инструмента.

Таблица ниже показывает, как распределяются основные операции с использованием концевых твердосплавных фрез:

Материалы

Мастера выбирают тип фрезы в зависимости от материала заготовки. Для алюминия подходят фрезы с глубокими и полированными желобками. Они быстро удаляют стружку и не забиваются. При работе с нержавеющей сталью специалисты используют фрезы с мелкими желобками и квадратным передним краем. Это помогает избежать сколов и продлить срок службы инструмента. Для закалённых сталей инженеры применяют фрезы с твёрдым покрытием, например, нитридом титана или алмазным слоем. Такие покрытия защищают инструмент от износа и перегрева.

Совет: При выборе фрезы важно учитывать не только материал детали, но и требуемое качество поверхности.

Отрасли

Концевые твердосплавные фрезы нашли применение во многих отраслях промышленности. В машиностроении их используют для изготовления деталей двигателей, корпусов и шестерён. В авиационной промышленности инженеры применяют эти инструменты для обработки легких и прочных сплавов. В медицинской сфере специалисты создают имплантаты и хирургические инструменты с высокой точностью. Энергетика требует обработки твёрдых и жаропрочных материалов, где такие фрезы показывают отличные результаты.

• В автомобилестроении мастера используют фрезы для создания форм пресс-форм и штампов.
• В производстве электроники инженеры применяют их для обработки алюминиевых и медных деталей.
• В судостроении специалисты выбирают эти инструменты для работы с крупными металлическими конструкциями.

Использование концевых твердосплавных фрез помогает повысить производительность и качество продукции в каждой из этих отраслей.

Выбор и эксплуатация

Критерии выбора

Инженеры выбирают концевые твердосплавные фрезы по нескольким важным критериям. Каждый параметр влияет на качество и эффективность обработки. Специалисты учитывают производительность, жесткость, динамические нагрузки и точность обработки. Для разных задач подходят разные конструктивные особенности инструмента. Например, монолитные фрезы обеспечивают высокую жесткость и точность, а сборные — большую производительность при диаметрах свыше 40 мм.

Более 65% брака деталей связано с качеством инструмента. Расходы на инструмент могут достигать до 45% от всех затрат на мехобработку.

Таблица ниже показывает основные критерии выбора и их количественные показатели:

Инженеры также обращают внимание на материал заготовки, тип станка и наличие охлаждения. Например, для титана используют ультрамелкозернистый твердый сплав и 5-осевые станки с ЧПУ. Качественная оснастка и точная установка инструмента повышают результат.

Рекомендации по использованию

Правильная эксплуатация концевых твердосплавных фрез помогает увеличить срок службы инструмента и повысить качество обработки. Специалисты рекомендуют выбирать фрезы с оптимальным углом наклона винтовых зубьев. Например, угол 50° снижает вибрации при сухом фрезеровании и делает процесс стабильнее. Важно правильно устанавливать фрезу в патроне, чтобы уменьшить радиальное биение зубьев. Это повышает точность и качество поверхности.

Совет: Оптимальное перекрытие фрезы при торцовом фрезеровании уменьшает заусенцы и дефекты на детали.

Инженеры советуют использовать охлаждение зоны резания и регулярно контролировать геометрию инструмента. На заводах и в учебных лабораториях внедряют рекомендации по выбору угла наклона зубьев и контролю качества режущей части. Такой подход подтверждает свою эффективность на практике и помогает снизить количество брака.

Концевые твердосплавные фрезы показывают высокую износостойкость, точность и долговечность. Они подходят для сложных операций в машиностроении, авиации и медицине. Специалисты выбирают этот инструмент для экономии времени и материалов. Правильный выбор и эксплуатация помогают достичь максимального эффекта.

Специалисты рекомендуют внимательно подходить к выбору концевых твердосплавных фрез для повышения производительности и снижения затрат.

FAQ

Как отличить твердосплавную фрезу от стальной?

Твердосплавная фреза выглядит более массивной и тяжелой. Она имеет характерный серый или серебристый цвет. Производители часто маркируют инструмент специальными обозначениями. Магнит не притягивает твердосплавную фрезу.

Какой срок службы у концевых твердосплавных фрез?

Срок службы зависит от материала, режима резания и покрытия. В среднем инструмент работает в 2–5 раз дольше, чем стальные аналоги. При правильной эксплуатации фреза сохраняет режущие свойства до нескольких месяцев.

Можно ли использовать одну фрезу для разных материалов?

Производители рекомендуют подбирать фрезу под конкретный материал. Универсальные модели существуют, но их ресурс ниже. Для алюминия, стали и титана лучше использовать разные типы фрез.

Как хранить твердосплавные фрезы?

Фрезы хранят в специальных кассетах или коробках. Важно избегать контакта режущих кромок друг с другом. Влага и пыль сокращают срок службы инструмента.

Почему фреза быстро тупится?

Причиной может стать неправильный режим резания, отсутствие охлаждения или некачественное крепление. Также износ ускоряют работа с неподходящим материалом и перегрев инструмента.
